Le matériau entre dans le classificateur par une entrée d'alimentation à son extrémité inférieure, puis est propulsé vers le haut par l'aspiration d'un ventilateur. En traversant le classificateur, il est soumis à de fortes forces centrifuges générées par une turbine en rotation rapide. Les poudres fines qualifiées passent à travers la pale du classificateur pour être collectées dans un séparateur cyclonique ou un dépoussiéreur. Certaines poudres fines transportées par des particules plus grossières entrent en collision avec les parois et retombent vers les entrées d'air secondaires le long de la paroi du cylindre. Les particules grossières sont séparées des plus fines grâce à la forte élutriation du flux d'air secondaire; les particules fines montent pour être traitées davantage, tandis que les plus grossières tombent par les orifices de décharge.
Classificateur à air horizontal à rotor unique
| Paramètre | FW120 | FW200 | FW280 | FW400 | FW520 | FW630 | FW800 | FW1000 |
| Capacité de production (kg/h) | 1~10 | 10~200 | 30~500 | 50~800 | 100~1500 | 200~2500 | 400~3000 | 800~5000 |
| Granulométrie du produit (D97: μm | 2,5~45 | 2,5~45 | 2,5~45 | 2,5~45 | 2,5~45 | 2,5~45 | 4~45 | 5~45 |
| Vitesse max. de rotation de la roue (métal, tr/min) | 18000 | 15000 | 8000 | 6000 | 4450 | 3550 | ||
| Vitesse max. de rotation de la roue (céramique, tr/min) | 18000 | 15000 | 6000 | 4450 | 3550 | |||
| Efficacité de classification η% | 60~80% | 60~80% | 60~80% | 60~80% | 60~80% | 60~80% | 60~80% | 60~80% |
| Puissance du classificateur (kW) | 2.2 | 3 | 4 | Entraînement par courroie 7,5 / Connexion directe 7,5 | Entraînement par courroie 11 / Connexion directe 7,5 | Céramique: Entraînement par courroie 15; Métal: Entraînement par courroie 22 / Connexion directe 15 | 22/30 | 30/37 |
| Débit d'air max. (m³/h) | 300 | 600~800 | 1000 | 1400 | 2200~2800 | 3000~3500 | 5500~6000 | 8500~9500 |
Classificateur à air horizontal à rotors multiples
| Paramètre | FW400/3 | FW400/4 | FW400/6 | FW630/3 | FW630/4 | FW630/6 | FW800/3 | FW800/4 | FW800/6 | FW1000/3 | FW1000/4 | FW1000/5 | FW1000/6 |
| Capacité de production (kg/h) | 200~1500 | 300~2000 | 1000~6000 | 1000~6000 | 2000~8000 | 3000~12000 | 2000~7500 | 3000~10000 | 5000~15000 | 5000~12000 | 8000~16000 | 15000~20000 | 20000~24000 |
| Granulométrie du produit (D97: μm) | 2,5~45 | 2,5~45 | 2,5~45 | 2,5~45 | 2,5~45 | 2,5~45 | 3~45 | 3~45 | 3~45 | 4~45 | 4~45 | 4~45 | 4~45 |
| Efficacité de classification η% | 60~80% | 60~80% | 60~80% | 60~80% | 60~80% | 60~80% | 60~80% | 60~80% | 60~80% | 60~80% | 60~80% | 60~80% | 60~80% |
| Puissance du classificateur (kW) | 7,5/11*3 | 7,5/11*4 | 7,5/11*6 | 15/22*3 | 15/22*4 | 15/22*6 | 22/30*3 | 22/30*4 | 22/30*6 | 30/37*3 | 30/37*4 | 30/37*5 | 30/37*6 |
| Débit d'air max. (m³/h) | 4200 | 5600 | 11000 | 11000 | 14500 | 22000 | 17000 | 22500 | 33500 | 26500 | 35000 | 43000 | 52000 |
Classificateur à air vertical à rotor unique
| Paramètre | FL200 | FL300 | FL360 | FL450 | FL600 | FL800/ITC4 | FL900/ITC5 | FL1000/ITC6 | FL1200/ITC7 | FL1500/ITC8 | FL2000/ITC9 |
| Capacité de production (kg/h) | 100~300 | 200~1000 | 300~1500 | 1000~3000 | 2000~6000 | 5000~8000 | 6000~12000 | 8000~15000 | 12000~20000 | 15000~30000 | 20000~50000 |
| Granulométrie du produit (D97: μm) | 5~150 | 6~150 | 6~150 | 8~150 | 8~150 | 10~150 | 15~150 | 15~150 | 20~150 | 25~150 | 25~150 |
| Vitesse max. de rotation de la roue (tr/min) | 2900 | 2930 | 1470 | 1470 | 1480 | 820 | 490 | 370 | |||
| Efficacité de classification η% | 60~90% | 60~90% | 60~90% | 60~90% | 60~90% | 60~90% | 60~90% | 60~90% | 60~90% | 60~90% | 60~90% |
| Puissance du classificateur (kW) | 4 | 7,5 | 11 | 15 | 22 | 37 | 37 | 45~55 | 55~75 | 75~90 | 90~110 |
| Débit d'air max. (m³/h) | 400~500 | 2400~2800 | 3500~4000 | 4500~6300 | 8000~11000 | 14000~18000 | 18000~25000 | 26000~30000 | 32000~45000 | 50000~60000 | 80000~110000 |

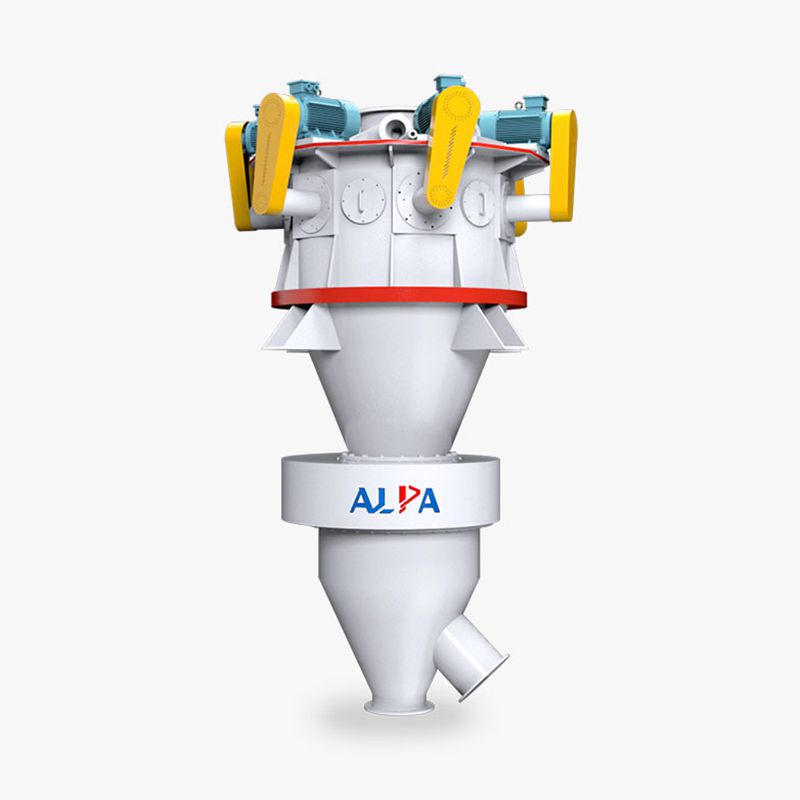

Classificateur d'Air Vertical Multi-Rotors
| Paramètre | FL360/3 | FL360/4 | FL360/6 | FL450/3 | FL450/4 | FL450/6 |
| Capacité de production (kg/h) | 2000~6000 | 4000~8000 | 6000~15000 | 3000~9000 | 5000~12000 | 8000~24000 |
| Granulométrie du produit (D97: μm) | 5~150 | 5~150 | 5~150 | 8~150 | 8~150 | 8~150 |
| Efficacité de classification η% | 60~90% | 60~90% | 60~90% | 60~90% | 60~90% | 60~90% |
| Puissance du classificateur (kW) | 33 | 44 | 66 | 45 | 60 | 90 |
| Débit d'air max. (m³/h) | 9000~10000 | 12000~15000 | 18000~24000 | 15000~18000 | 18000~24000 | 27000~32000 |
Remarque: La granulométrie, la densité, la dureté et l'humidité des matières premières sont toutes liées à la capacité de production. Ces paramètres doivent être utilisés uniquement à titre de référence; pour plus d'informations, veuillez consulter nos ingénieurs.
