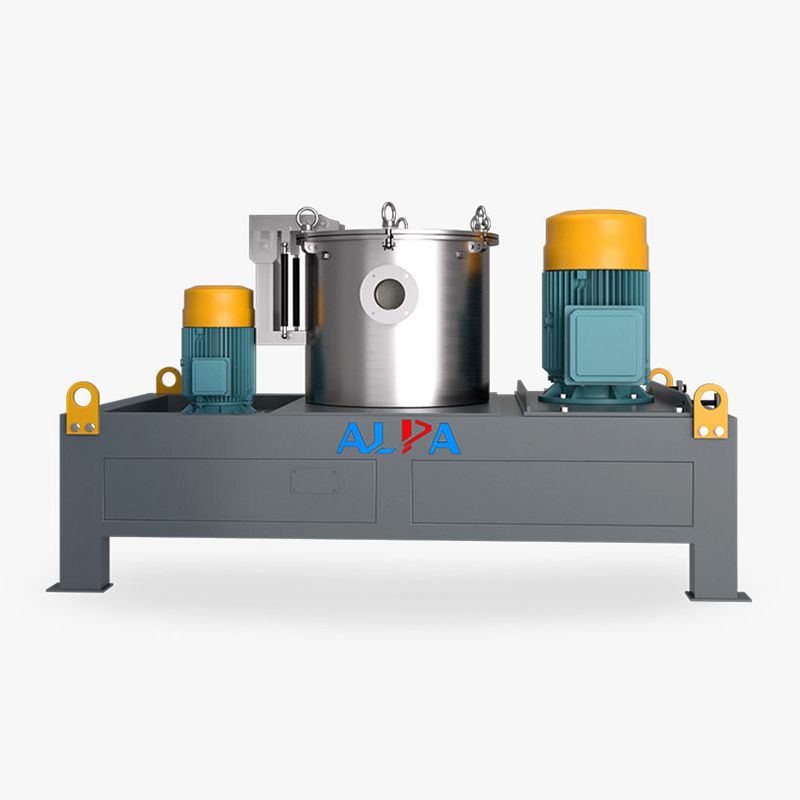

Broyeur-Classificateur à Air

Utilisé pour le broyage et la classification granulométrique en un seul processus

Broyeur-Classificateur à Air
  • Broyeur-Classificateur à Air
  • Broyeur-Classificateur à Air
  • Broyeur-Classificateur à Air
  • Broyeur-Classificateur à Air

    • Broyeur-Classificateur à Air

    Utilisé pour le broyage et la classification granulométrique en un seul processus

    • L'intégration du broyage et de la classification est la clé pour atteindre des granulométries idéales. En ajustant la roue de classification, qui peut être installée horizontalement ou verticalement, vous pouvez facilement obtenir les résultats souhaités.
    • Ajustez le type de disque de broyage en fonction des caractéristiques du matériau afin de maximiser l'efficacité et de générer les forces souhaitées, permettant des résultats plus rapides et plus efficaces.

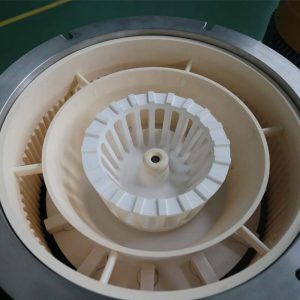

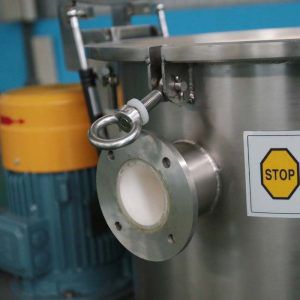

    • Des matériaux céramiques sont utilisés pour construire les composants clés, garantissant l'absence absolue de contact avec le métal pendant tout le processus de broyage pour une pureté supérieure.
    • Capable de produire plusieurs granulométries simultanément, le tout dans un système fermé. Cela réduit considérablement la production de poussière et les niveaux de bruit, créant un processus respectueux de l'environnement.
    Formulaire de demande
    Fonctionnement

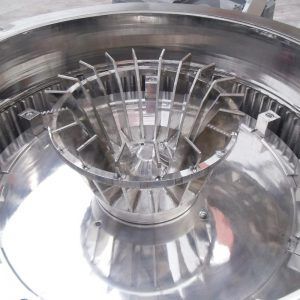

    Le système d'alimentation introduit uniformément les matériaux dans la chambre de broyage, où ils sont soumis à un disque de broyage rotatif à grande vitesse. Sous l'effet de la force centrifuge, le matériau entre en collision avec l'anneau d'engrenage de broyage, puis subit diverses forces, telles que le cisaillement, la friction et la collision. Les particules broyées se déplacent avec le flux d'air vers la chambre de classification, où une roue de classification régulée par conversion de fréquence trie les poudres grossières et fines. Seule la poudre qualifiée entre dans le séparateur cyclonique ou le dépoussiéreur pour être collectée. Les particules plus grossières sont renvoyées dans la chambre de broyage pour un broyage supplémentaire.

    Principe de Fonctionnement du Broyeur à Air Classificateur de la série CSM-V
    Principe de Fonctionnement du Broyeur à Classification d'Air série CSM-HJ
    Principe de Fonctionnement du Broyeur à Air Classificateur de la série CSM-VD
    Paramètres techniques

    CSM-V

    Paramètre
    280
    350
    410
    510
    710
    760
    900
    1000
    1100
    1250
    1500
    2000
    Diamètre du disque de broyage (mm) 280 340 410 510 710 760 900 1000 1100 1250 1500 2000
    Diamètre de l'anneau d'engrenage de broyage (mm) 290 350 420 520 720 770 910 1010 1110 1260 1510 2010
    Vitesse de rotation du disque de broyage (tr/min) 7500 6215 4800 4200 3000 2800 2350 2100 1920 1800 1500 1120
    Vitesse linéaire max. du disque de broyage (m/s) 110,0 110,6 103,0 112,2 111,5 111,4 110,7 110,0 110,6 117,3 117,0 117,0
    Puissance du disque de broyage (kW) 7,5 11~15 22 30 45 55 75~90 90 110~132 160~200 250 355
    Puissance du classificateur (kW) 2,2 3 4 5,5 7,5 7,5~11 15 15~22 22~30 22~37 45~55 55~75
    Vitesse max. de rotation de la roue de classification (tr/min) 4500 4000 3250 3000 2920 2500 2200 2000 1800 1800 1500 1150
    Débit d'air max. (m³/h) 700 1200 1800 3000 4500 5400 8000 10000 12000 16500 22500 36000

    CSM-H

    Paramètre
    280
    400
    510
    710
    1000
    1250
    1500
    Vitesse de rotation du disque de broyage (tr/min) 7500 4800 4200 3000 2100 1800 1500
    Vitesse linéaire max. du disque de broyage (m/s) 110,0 103,0 112,2 111,5 110,0 117,0 117,0
    Puissance du disque de broyage (kW) 7,5 22 30 45 75~90 132~160 200~250
    Puissance du classificateur (kW) 3 5,5 7,5 15 22 30 45
    Vitesse max. de rotation de la roue de classification (tr/min) 8500 6000 4650 3300 2400 1900 1500
    Débit d'air max. (m³/h) 600 1800 3000 4500 7500 12000 16500

    CSM-VD

    Paramètre
    280
    350
    450
    510
    710
    900
    1100
    Vitesse de rotation du disque de broyage (tr/min) 7000 5600 4350 3850 2760 2350 1920
    Vitesse linéaire max. du disque de broyage (m/s) 102,6 102,6 102,5 102,6 102,6 110,7 110,6
    Puissance du disque de broyage (kW) 7,5 11 22 30 45 75~90 110~132
    Puissance du classificateur (kW) 1,5 3 5,5 5,5 7,5 15 30
    Vitesse max. de rotation de la roue de classification (tr/min) 4500 4000 3200 3000 3000 2200 2000
    Débit d'air max. (m³/h) 600 1200 2400 3000 4500 8000 12000

    CSM-HJ

    Paramètre
    400
    500
    630
    800
    1000
    1250
    1500
    Diamètre du disque de broyage (mm) 410 510 630 760 1000 1250 1500
    Vitesse de rotation du disque de broyage (tr/min) 4800 4200 3380 2800 2100 1800 1500
    Vitesse linéaire max. du disque de broyage (m/s) 103,0 112,2 111,4 111,4 110,0 117,3 117,0
    Puissance du disque de broyage (kW) 22 30 37 55 90 160~200 250
    Puissance du classificateur (kW) 4 5,5 7,5 7,5~11 15~22 22~37 37~45
    Vitesse max. de rotation de la roue de classification (tr/min) 6000 4650 4000 3000 2400 1900 1500
    Débit d'air max. (m³/h) 1600 3000 5400 5400 10000 16500 22500

    Remarque: La granulométrie, la densité, la dureté et l'humidité des matières premières sont toutes liées à la capacité de production. Ces paramètres doivent être utilisés uniquement à titre de référence; pour plus d'informations, veuillez consulter nos ingénieurs.

    Album
    • Broyeur-Classificateur à Air
    • Broyeur-Classificateur à Air
    • Broyeur-Classificateur à Air
    • Broyeur-Classificateur à Air
    • Broyeur-Classificateur à Air
    • Broyeur-Classificateur à Air
